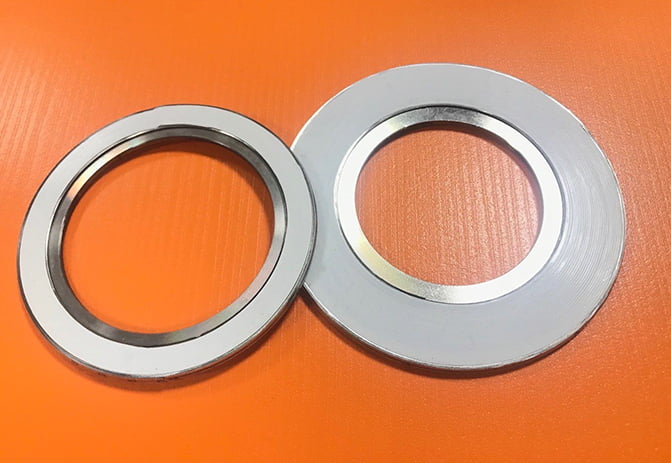

Junta espiral mejorada para aplicaciones de sellado de precisión

Tipos de juntas en espiral:

Junta espiral de estilo básico:

Estilo de construcción básico, los diámetros interior y exterior están reforzados con varias capas de metal sin relleno para brindar mayor estabilidad y mejores características de compresión. Adecuado para ensamblajes de bridas machihembradas o macho y hembra o ranuradas a cara plana.

Junta espiral con anillo interior:

El anillo interior de metal macizo actúa como tope de compresión y llena el espacio anular entre el orificio de la brida y el diámetro interior. Diseñado para evitar la acumulación de sólidos, reducir el flujo turbulento de los fluidos de proceso y minimizar la erosión de las caras de la brida. Adecuado para bridas macho y hembra.

Junta espiral con anillo exterior:

Es un anillo externo que centra con precisión la junta en la cara de la brida, proporciona resistencia radial adicional para evitar que la junta reviente y actúa como tope de compresión. Una junta de uso general adecuada para usar con bridas de cara plana y cara elevada, clase 900 y superior. Se recomienda un anillo interno.

Junta espiral con anillos interior y exterior:

Junta de estilo CG equipada con un anillo interno que proporciona un tope adicional para limitar la compresión y proporciona una barrera contra el calor y la corrosión que protege los devanados de la junta y evita la erosión de la brida. Adecuada para usar con bridas de cara plana y especificada para servicio de alta presión y temperatura, clase 900 y superior o donde haya medios corrosivos o tóxicos. Otros estilos disponibles a pedido.
